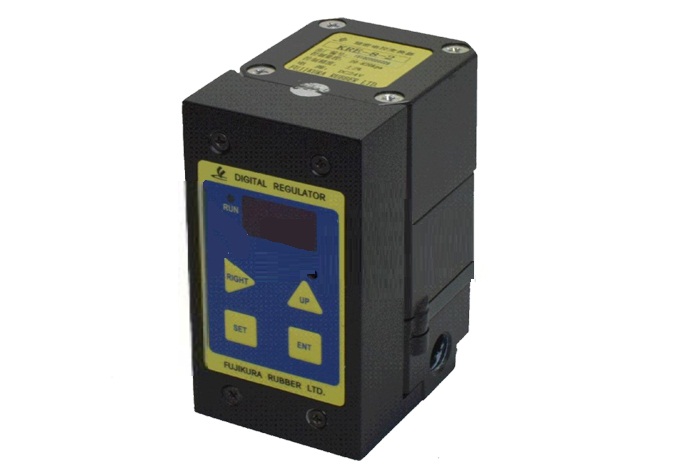

日本藤倉電氣比例閥接線方法如下表：
| 型號 | KRE-8-2-R4 (RS485) | KRE-8-2-R2 (RS232C) | KRE-8-2-EP (0-10V DC) | KRE-8-2-IP (4-20mA DC) |
| 1 : 棕 | DC24V電源(＋) | |||
| 2 : 白 | A端 | RXD | ＋ | ＋ |
| 3 : 藍 | B端 | TXD | － | － |
| 4 : 黒 | DC24V電源(－) | |||
| 5 : 灰 | 屏 蔽 | |||
設定方法
在各值設定時，按鍵操作錯誤時，或LED表示錯誤時，請切斷電源，再重新從最初開始設定。
各種數值設定結束后，按＜SET＞鍵，因為馬上開始動作，請十分注意。
１．動作畫面
閥體供電后時，會顯示動作畫面，[RUN]燈亮，表示當前閥體按照用戶設定壓力輸出。動作畫面時△與R同 時按，切換到停止畫面，此時閥體輸出最小設定壓力。
２．參數設定畫面
動作畫面按[SET]按鍵，切換到參數設定畫面。這時[RUN]與[SET]燈同時亮，面板數字表示值P0。 （下圖參照）按△鍵菜單向上一畫面翻轉，用R鍵向下移動畫面。設定需要變換的畫面時，按[ENT]鍵
P2：因為P2的數字畫面變為000輸入密碼123，請按[ENT]鍵執行。這時，表示C0，按△鍵 向上移動，按 R鍵，向下移動，設定表示從C0到C3切換設定。
注2）：與其他方法同樣，需要的畫面用[ENT]鍵確定設定畫面。輸入密碼正確的話，設定值C0到 C3可以自由切換，反之密碼錯誤的話，表示可以復查畫面，但畫面不能切換。
P3：該項可改變內部和外部控制模式，0表示當前模式為內部控制模式，1表示當前模式為外 部控制模式。
適用于激光切割、噴繪設備、自動化生產線、自動點膠機、機器人、印刷、鋰電池行業
