隔膜氣缸標準型FCD-63-78-S1雙動型系列

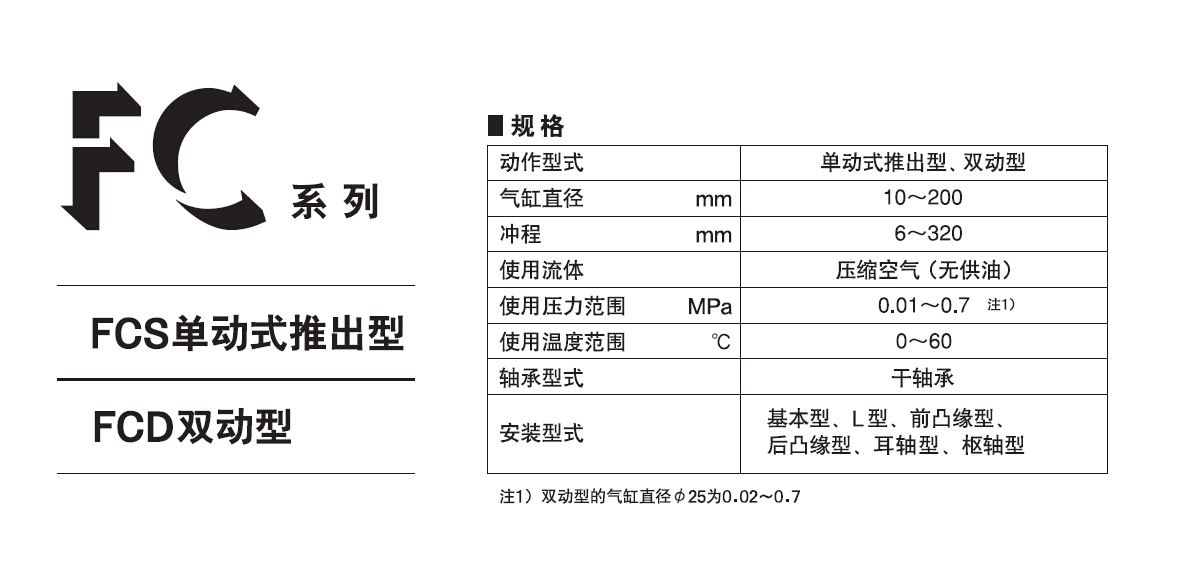

FC系列是藤倉低摩擦BF氣缸的基本型號，缸徑φ10～200mm，備有各種型號。各種尺寸都備有單動型及雙動型（限于缸徑φ25mm以上）。安裝支架備有L型，F（R）型，T型，P型。（但是，缸徑φ25mm以上）

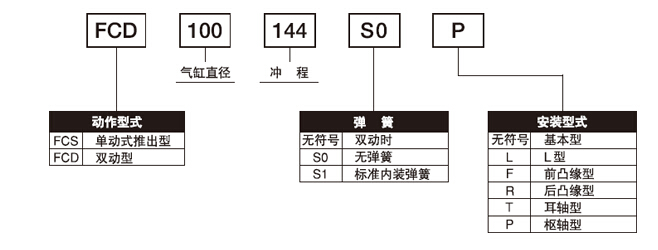

型號表示方法：

藤倉低摩擦BF氣缸的共同特點：

消除了泄露和摩擦這兩種氣缸最大缺點。

1、完全密封：因為采用了BF膜片，空氣的泄漏非常少。

2、極低摩擦： 針對微小的壓力變動也可以敏感的應答。

·基本上沒有遲滯現象。

·0.01MPa的微壓也可以作工。

·低速的場合也可以平順的動作。

·長時間停止后，也可以平順的動作。

3、無需潤滑：壓力空氣配管無需設置潤滑裝置。

4、優異的耐壓性： BF隔膜的特性與普通的橡膠膜片相比較，有非常強的耐壓特性。 （BF隔膜的構成是在強力的聚酯布上面附著橡膠。）

藤倉低摩擦BF氣缸的共同用途：

·BF氣缸是需要避免空氣泄漏，針對微小壓力變動有敏感反應的場合下，最為適用。

·自動控制器械，壓力輥，浮動輥等高感度的傳感裝置。

·避免油霧污染，無塵的設備。

·鏡片，寶石等研磨機械。

·需要一定的出力的場合，精密傳動裝置（例：點焊裝置）。

·緊急制動的傳動裝置。

藤倉低摩擦BF氣缸使用的注意事項：

1、在無壓狀態下，請勿使活塞桿移動。否則，產品內的BF隔膜可能會咬入。

2、在本產品內以及與本產品連接的配管內的壓力為零的狀態下，工件會落下，請采取防止工件等落下的控制措施。否則，產品內的BF隔膜可能會咬入。

3、請勿對活塞桿施加偏載荷，轉矩。否則，可能會引起動作不良，損壞。若施加轉矩過度，可能會引起損壞。

4、使用時，請避免使活塞，沖程末端承受沖擊。否則，可能會引起損壞。請設置外部制動器。

5、在運轉中，人體可能會接觸動作部時，請設置防護罩。

6、產品的內壓因外力會增加時，請設置減壓機構以防止超出使用壓力，否則，可能會引起故障，損壞。

7、請避免在下列地點保管和安裝本產品。

因臭氧而引起橡膠的劣化、腐蝕以及粘附，從而可能會降低性能、功能及停止。

1）在海濱直射陽光下，水銀燈附近燈產生臭氧的裝置附近。

2）存在塵粒、鹽分、鐵粉的地點。

3）存在流體及多濕狀態的有機溶劑、磷酸酯基工作油、二氧化硫、 氣、酸類等地點。

部分FC系列型號如下：
