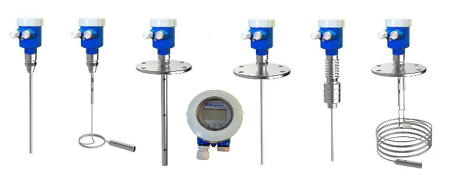

導波雷達液位傳感器是雷達液位傳感器的一種，雷達液位傳感器有直通式和導引式兩種。該設備可用于液位測量，也可用于液-液界面液位測量，并可用于過程和ESD應用。GWR的工作基于時域反射原理。
因此，通過提供低功率納秒脈沖來測量液位，該脈沖與浸入過程介質中的探頭一起被引導。因此，當脈沖到達被測材料表面時，部分能量被反射回變送器，這個時間差用于物位測量。因此，這些脈沖之間存在一個時間間隔，即產生脈沖和反射脈沖，將時間間隔換算成距離并計算電平。脈沖傳播的速度影響介質的電介質。
導波雷達發射機是如何工作的？
導波雷達的工作原理是基于TDR技術，它是基于沿探頭管傳輸的電磁能量脈沖。因此，當雷達脈沖到達介電常數高于空氣的處理槽中的液體表面時，脈沖將被反射回電子單元。設有高速電子計時電路，可計算通過時間，測量罐內液位。它可以準確地測量液位。
如何為我們的應用選擇導波雷達發射機？
必須根據工藝液體的介電常數選擇
必須考慮工藝溫度和壓力
泡沫形成的可能性
涂層和堆積的可能性
探頭清潔
必須根據安裝方式進行選擇，如頂裝、側裝等。
必須考慮粘度、懸浮物、粒度等
GWR發射機有哪些優點？
可用于低介電值的液體
可用于湍流液體
也適用于低比重液體
適用于較重的泡沫層和有問題的固體
測量完全獨立于密度
測量信號和反射集中在波導周圍或內部。由于信號傳播路徑很窄，不會有任何雜散信號。波導上的信號集中將導致由回波反射的更清晰和更強的信號。
雷達液位傳感器幾乎不受以下工藝條件的影響
導電性
溫度
壓力和真空
介電常數
比重
蒸汽、蒸汽或粉塵
導波雷達液位傳感器有哪些局限性？
不能用于測量兩種液體的界面
在泡沫情況下，GWR的檢測能力有限
當水沙接口時，變送器只能檢測水
腐蝕的可能性大
產品在罐內的移動可能會使波導彎曲
導波雷達液位傳感器有哪些應用？
用于蓄能器
分路器
蒸餾塔和精餾塔
反應器和洗滌器
液化氣容器
鍋爐給水系統
