單極四相步進電機控制器板將幫助您控制步進電機或4個單獨的電磁閥。該電路由用作電流放大器的晶體管和防止損壞反電動勢的二極管組成，電路使用達林頓晶體管為單極步進電機提供高電流容量。只需使用微控制器或描述電路提供脈沖序列即可推出單極電機。板載高功率電阻器來控制電流，電阻器的值可以根據您的負載電流要求進行設置。
單極四相步進電機控制器規格：
1.箱頭(IDC)連接器提供了簡單的接口選項
2.各相的獨立LED指示燈
3.螺絲端子連接器，方便連接輸出負載和電源輸入
4.開機LED指示燈
5.四個安裝孔，每個3.2毫米
6.PCB尺寸86毫米x 49毫米
單極四相步進電機控制器示意圖：

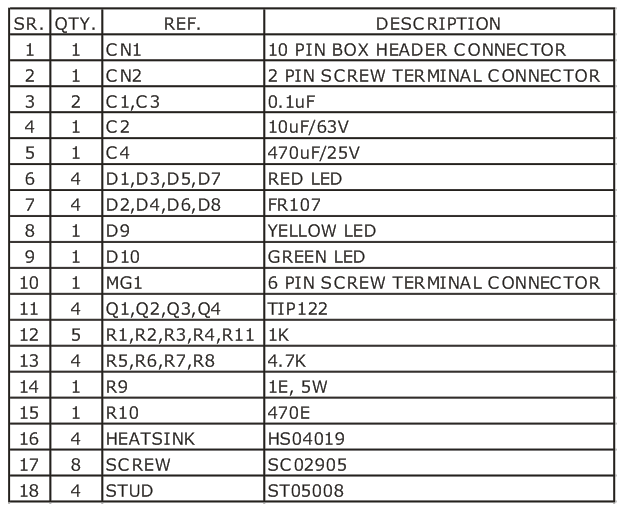

單極四相步進電機控制器零件清單：

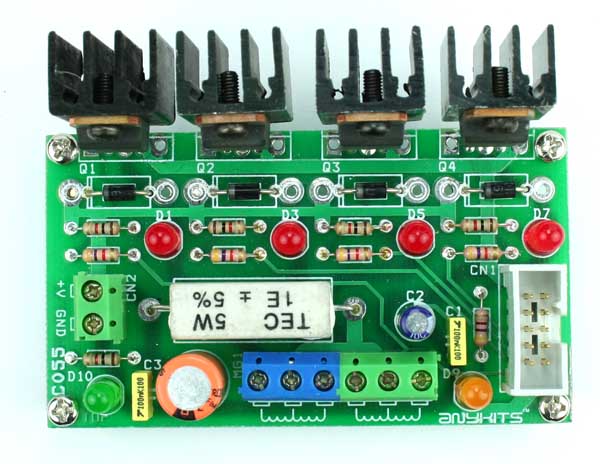

單極四相步進電機控制器印刷電路板：
