荷重傳感器是一種常用的用于測量物體重量或施加力的裝置。它的工作原理基于力學原理和電子技術的結合。本文將詳細介紹荷重傳感器的工作原理及其應用。
一、什么是荷重傳感器？

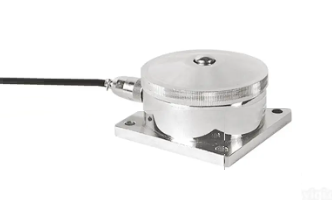

荷重傳感器（Load Cell）是一種專門用于測量物體重量或施加力的傳感器裝置。它被廣泛應用于各個行業領域，例如工業生產、醫療儀器、汽車工程等。荷重傳感器的精度和可靠性對于許多應用來說至關重要。要了解荷重傳感器的工作原理，首先需要理解力學原理和電子技術的基本知識。
二、荷重傳感器的工作原理
荷重傳感器的工作原理主要基于壓阻效應或應變片效應。這里我們以應變片效應為例進行介紹。
1.應變片的原理
應變片是一種薄片狀的金屬片，它具有高精度的形變敏感性。當物體受力作用時，應變片會產生微小的形變。這個形變會導致應變片內部產生電阻的改變。
2.應變片的安裝
應變片通常安裝在荷重傳感器的結構上，形成測量的基本部件。當物體施加力量到傳感器上時，應變片會隨之發生形變。這種形變會導致應變片內部電阻發生相應的改變，進而產生電壓信號。
3.橋式電路
為了測量和放大由應變片產生的微小電壓信號，荷重傳感器通常使用一個稱為“橋式電路”的電子電路。橋式電路由四個應變片組成，兩個應變片位于受力側，另外兩個應變片位于無受力側。這樣設計可以使得傳感器對環境噪聲的影響降到最低。
4.電壓輸出
當物體施加力量到傳感器上時，橋式電路會輸出一個微小的電壓信號。這個信號經過放大和處理后，最終轉換為數字信號或模擬電壓輸出，供用戶使用。
三、荷重傳感器的應用
荷重傳感器在各個行業中有著廣泛的應用。其中一些應用包括：
1.工業自動化：荷重傳感器被廣泛應用于生產線上，用于測量和控制物體的重量或壓力，對產品質量和生產效率起到關鍵作用。
2.醫療儀器：荷重傳感器被用于醫療設備中，例如病床、手術臺等，用于測量病人的重量或施加的力量，以確保安全和準確性。
3.汽車工程：荷重傳感器被用于汽車制動系統、懸掛系統等，用于測量車輛的重量分布和施加的力量，以實現安全和舒適的行駛體驗。
