超聲波傳感器UCC1000-30GM-IUR2-V15（漫反射型和反射板型）
| 【產品功能描述】 | |
| 超聲波傳感器UCC1000-30GM-IUR2-V15是一種使用超聲波測量到物體距離的儀器。超聲波傳感器使用換能器發送和接收超聲波脈沖，這些超聲波脈沖會傳遞回有關物體接近度的信息。高頻聲波從邊界反射以產生不同的回聲模式。 | ||
| 【附件產品】 | ||
| ·安裝附件：BF 30 ·安裝附件：BF 5-30 ·外部溫度探頭：UC-30GM-TEMP ·擴展電纜：UC-30GM-PROG ·接口電纜：UC-30GM-R2 | ·編程軟件：ULTRA3000 ·電纜連接器：V15-G-2M-PVC ·電纜連接器：V15-W-2M-PVC ·顯示表：DA5-IU-2K-V | |
產品·特點

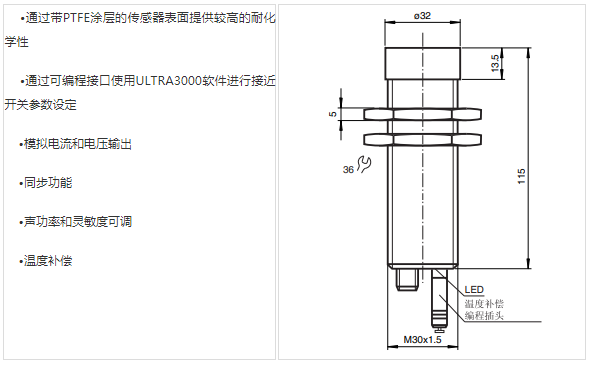

——超聲波傳感器UCC1000-30GM-IUR2-V15產品特性——
產品·規格參數
——超聲波傳感器UCC1000-30GM-IUR2-V15產品規格——
通用規格——
·檢測范圍：80...1000mm
·調節范圍：100...1000mm
·盲區：0...80mm
·標準目標板：100mmx100mm
·換能器頻率：約175kHz
·響應延時：最小65ms;出廠設定195ms
工作方式/顯示方式——
·LED綠色：常亮：通電
——閃爍：待機模式或設定狀態下檢測到目標物
·LED黃色1：常亮：在設定范圍測到目標物;閃爍：設定狀態
·LED黃色2：常亮：在設定范圍測到目標物;閃爍：設定狀態
·LED紅色：常亮：溫度/設定插頭未連接
——閃爍：出錯或設定狀態下未檢測到目標物
·溫度/TEACHIN插頭：溫度補償/檢測范圍,輸出功能設定
輸出——
·輸出形式：1個電流輸出4...20mA,1個電壓輸出0...10V
·分辨率：工作范圍[mm]/4000,但是≥0.35mm
·特性曲線偏差：≤0.2%滿量程值
·重復精度：≤0.1%滿量程值
·負載阻抗：電流輸出:≤500Ohm
——電壓輸出:≥1000Ohm
·溫度漂移：≤滿量程值的2%(帶溫度補償)
——≤0.2%/K(不帶溫度補償)
電氣參數——
·工作電壓：10...30VDC，紋波10%SS
·功耗P0：≤900mW
周圍環境——
·環境溫度：0...70oC(273...343K)
·儲存溫度：-40...85oC(233...358K)
安裝條件：
如果接近開關安裝于工作溫度可能低于0°C的現場時，就必須使用安裝附件BF 30,BF 30-F或BF 5-30中的一種來固定。
