漫反射型光電傳感器:OBT30-R3F-E0系列

　★超薄外形，可直接安裝，免安裝支架

　★抗外界光干擾能力強

　★可檢測極小目標物0.1mm

　★高亮光斑，在黑色材料上一樣清晰可見

　★極佳的背景抑制效果

通用規格參數——

　·檢測距離：1...30 mm

　·參考目標：標準白色平板，100 mm x 100 mm

　·光源：LED

　·光源類型：調制可見紅光，630 nm

　·LED危險等級標記：免除組

　·黑/白差(6%/90%)：<20%當30 mm

　·角度偏差：大約2°

　·物體尺寸：類型起始于0,1 mm 16 mm

　·光點直徑：大約5,5 mm相距30 mm

　·發散角：大約5°

　·光學端面：向前直射

　·環境光限制：EN 60947-5-2:25000 Lux

工作方式——

　·工作狀態顯示：綠色LED:上電燈亮，短路時：綠燈閃爍（4Hz）

　·功能顯示：黃色LED:檢測到目標物

　·工作電壓UB：10...30 V DC

　·保護等級：III

　·空載電流IO：<15 mA

工作環境——

　·工作溫度：-20...60°C(-4...140°F)

　·儲藏溫度：-20...70°C(-4...158°F)

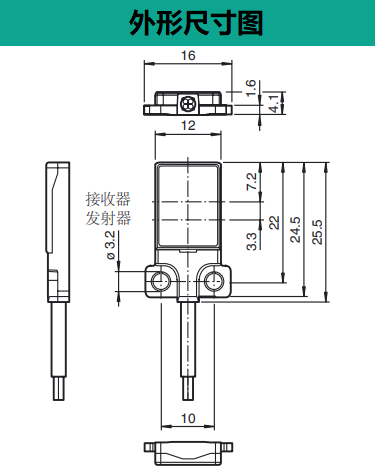

機械特性——

　·外殼寬度：16 mm

　·外殼高度：25,5 mm

　·外殼深度：4,1 mm

　·防護等級：IP67

　·連接：2 m固定電纜

　·外殼：PC（聚碳酸酯）和不銹鋼

　·光學端面：PUMA

　·電纜：PUR

　·質量：大約20g

　·緊固螺絲的緊固扭矩：1 Nm

　·電纜長度：2 m

工作輸出——

　·開關類型：常開觸點/亮時接通

　·信號輸出：1路NPN輸出，短路保護，反極性保護，集電極開路

　·開關電壓：最大30 V DC

　·開關電流：最大50 mA，阻抗負載

　·電壓降：≤1,5 V DC

　·開關頻率：大約1 kHz

　·響應時間：500μs
